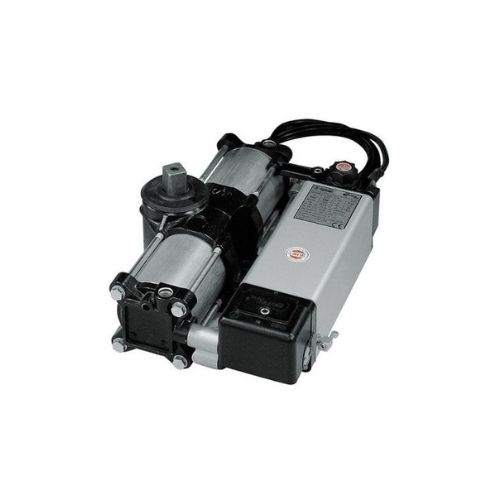

Fadini - Motore oleodinamico interrato COMBI 740 per cancelli a battente, rotazione 110° - Destro

COMBI 740 è un apricancello oleodinamico interrato ed è formato da un automatismo - motore elettrico/pompa - accoppiato ad un martinetto idraulico a doppio effetto. Il blocco motore-pompa-martinetto è equipaggiato di un dispositivo di sicurezza antischiacciamento, garantito dalle valvole di massima pressione, incorporate nel circuito oleodinamico e adeguatamente protette per evitare manomissioni nel tempo dopo l’installazione. Inoltre, non teme l’acqua, il pulviscolo o altri agenti atmosferici d’infiltrazione. COMBI 740 deve essere installato sulle ante da aprire: uno sul lato destro e l’altro sul lato sinistro, per ottenere la manovra sincronizzata delle ante.

Il gruppo motore/pompa-martinetto è dotato di blocco idraulico bidirezionale. Per rendere libero il circuito oleodinamico, occorre spostare la leva di sblocco posta lateralmente sulle valvole di massima pressione. Tutto l’automatismo è fornito funzionante, completo di olio idraulico selezionato. Non occorre praticare alcuna operazione particolare per l’attivazione del movimento.
L’anta del cancello può essere fissata sull’automazione COMBI 740 in tre modi diversi: con lo sblocco manuale di emergenza (per martinetti con blocco idraulico), con la piastra di sostegno con ghiera a foro quadro (per martinetti reversibili senza blocco idraulico) e con la ghiera a foro quadro (per martinetti reversibili senza blocco idraulico).
In tutti i casi, questi elementi devono essere saldati rigidamente alla base dell’anta ed in asse con il cardine superiore dell’anta stessa.

Caratteristiche:
- Gruppo compatto, forte e invisibile: centralina idraulica e martinetto in un'unica cassaforma. Non necessita di particolare manutenzione;
- Affidabile: tecnologia oleodinamica e qualità di tutti i suoi componenti interni per un movimento sicuro e silenzioso. Peso massimo di 700Kg per anta. Cassaforma disponibile in acciaio inox o in acciaio zincato;
- Sicuro: con sblocco manuale di emergenza in acciaio stampato e chiave con impugnatura ergonomica. Regolazione della forza di spianta con le valvole di massima pressione

Specifiche motore elettrico bifase:
- Potenza resa: 0,18 kW (0,25 CV);
- Potenza assorbita: 250 W;
- Frequenza: 50 Hz;
- Tensione di alimentazione: 230 Vac;
- Corrente assorbita: 1,2 A;
- Condensatore: 12,5 μF;
- Velocità di rotazione motore: 1.350 rpm;
- Servizio intermittente: S3

Specifiche martinetto doppio effetto e pompa oleodinamica:
- Portata pompa idraulica - P3: 0,85 l/min;
- Temperatura di funzionamento: -20 °C +80 °C;
- Tipo di olio: Oil fadini;
- Rotazione albero: 110°;
- Coppia di lavoro: 250 - 400 Nm;
- Diametro stantuffo: 75 mm;
- Corsa stantuffo: 52 mm;
- Peso con cassaforma: 27Kg;
- Protezione: IP67;
- Peso massimo singola anta: 700Kg;
- Lunghezza massima singola anta: 4 metri;
- Misure: 470 x 300 x 140 mm

Specifiche prestazioni:
- Frequenza utilizzo: molto intensivo;
- Ciclo di servizio: apertura ~ 23 s / pausa 30 s / chiusura ~ 23 s / pausa 30 s;
- Tempo di un ciclo completo: ~ 106 s;
- Cicli completi apertura-pausa-chiusura-pausa: n° 34/ora;
- Cicli annui (8 ore di servizio al giorno):  n° 99.280
